產品介紹

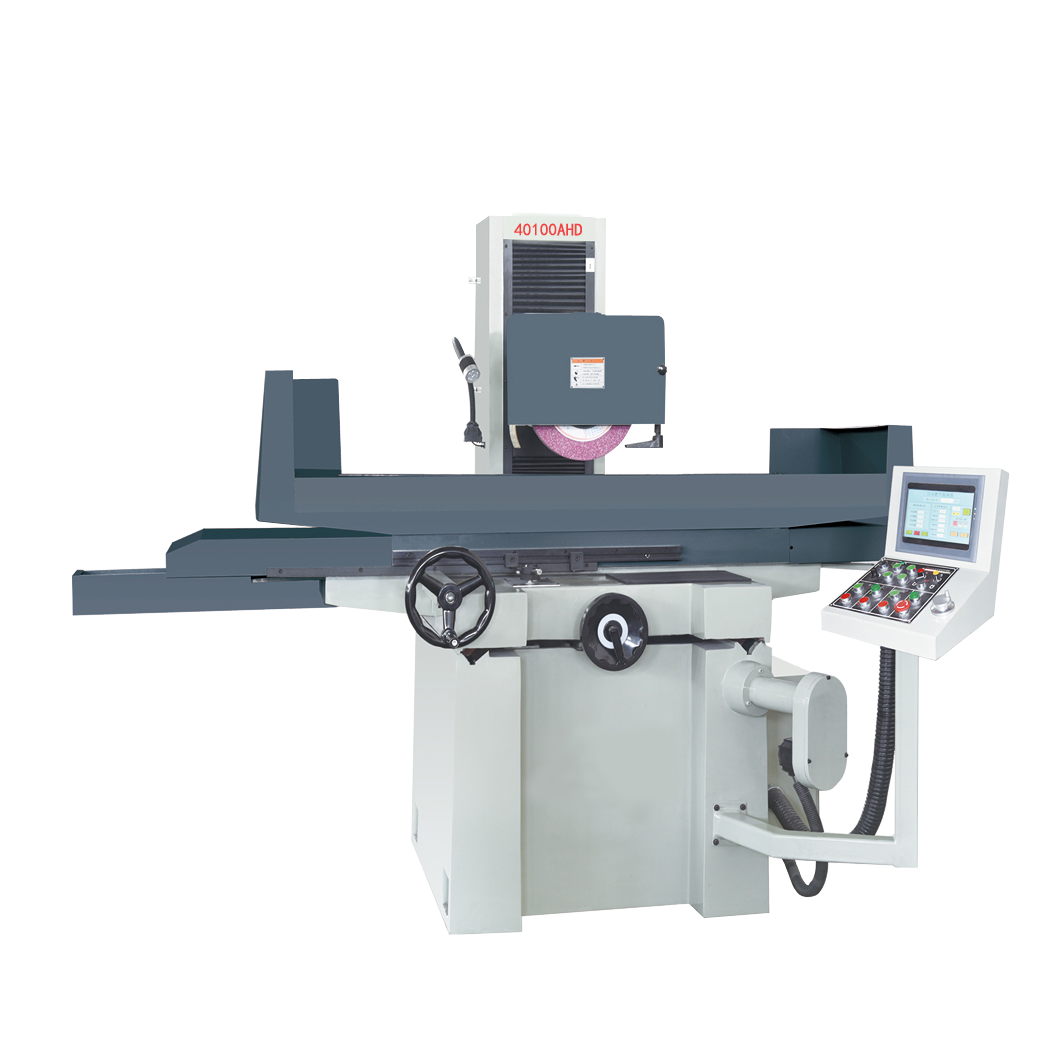

本機床采用拖板移動式布局，由床身、立柱、拖板、磨頭及工作臺組成。床身與拖板采用雙V型導軌，拖板與工作臺采用一平一V型導軌。拖板沿床身作橫向運動，工作臺沿拖板上導軌作縱向運動，工作臺導軌貼PTFE導軌帶。 立柱為鑲鋼矩形導軌，導軌6面接觸，耐磨性、剛性及運動靈敏度好。

磨頭主傳動采用交流電機驅動砂輪主軸旋轉。磨頭主軸軸線平行沿Y 軸方向固定安裝。

工作臺縱向運動為液壓驅動，采用中國臺灣磨床換向閥無極速度控制單桿雙向液壓缸，推動工作臺左右運動，運動平穩，保證慢速3米不爬行，方便對刀操作。

拖板橫向運動采用交流電機驅動滾珠絲杠，實現橫向連續、間歇進給、微量進給（特殊配置）、無級調速等功能，并采用手輪實現對刀功能及微進給功能，方便溝槽磨削。

磨頭垂直運動采用交流電機驅動中國臺灣精密T型絲杠，實現微量進給（特殊配置）、無極調速等功能，并采用手輪實現對刀功能及微進給功能。

平面磨床的特點

1.切削工具是由無數細小、堅硬、鋒利的非金屬磨粒粘結而成的多刃工具，并且做高速旋轉的主運動。

2.適應性廣，它能加工其他機床不能加工的材料和零件。

3.磨床種類多，范圍廣，能適應磨削各種加工表面、工件形狀及生產批量的要求。

4.磨削加工余量小，生產效率高，容易實現自動化和半自動化，可用于流水線和自動線中。

5.磨削精度高，表面質量高，可進行一般普通精度磨削，也可以進行精密磨削和高精度級磨削加工。

技術參數
